河北某地区地热资源调查分布式电磁法探测
调查区属华北平原第四系厚覆盖区，探测目标埋深大，根据以往工作经验，浅部第四系电阻率较低，存在一定的低阻屏蔽，接收信号较小，如何提取微弱的有效信号，获取真实的地电响应，是
服务热线：0755-8966 2919
调查区属华北平原第四系厚覆盖区，探测目标埋深大，根据以往工作经验，浅部第四系电阻率较低，存在一定的低阻屏蔽，接收信号较小，如何提取微弱的有效信号，获取真实的地电响应，是本次勘探的重难点。且区内人口密度大，房屋密集，工区北部厂区密集，地表主要有：民用交流电(220V、380V)、高压线(10kV、110kV、220kV)、特高压（500kV、800kV、1000kV）、东西各1条铁路、公路、高速路、等强干扰源，导致测线不同位置干扰情况和强弱不同，干扰频段和干扰程度也不尽相同，对电磁法探测造成了严重的电磁干扰。

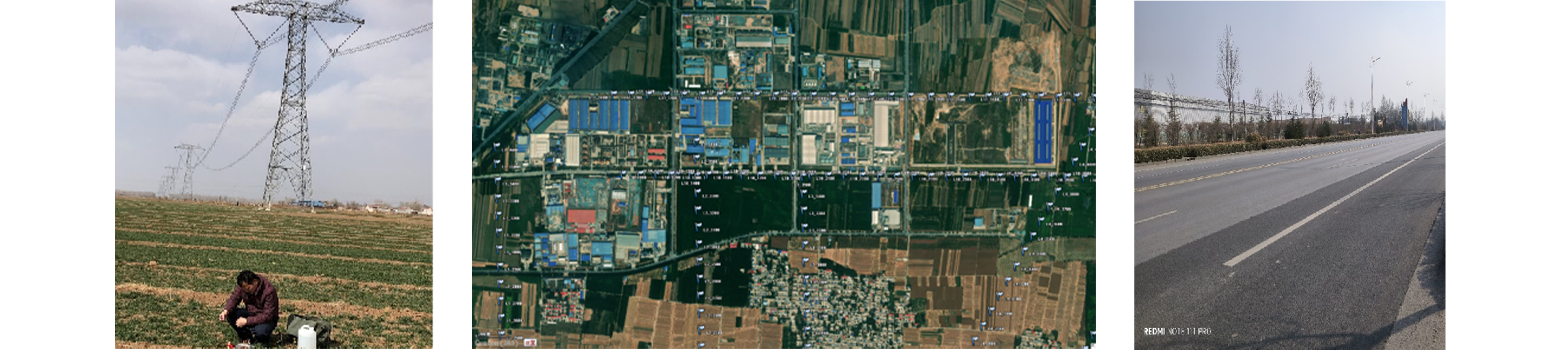

高压线、村镇、工厂、公路、铁路

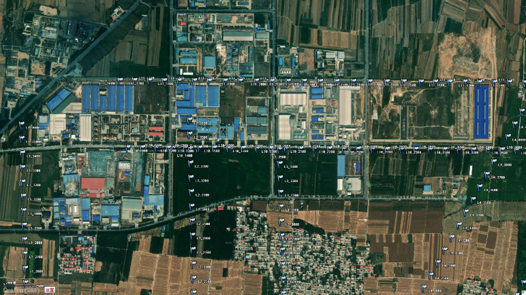

本次共部署分布式电磁法剖面11条，方位角分别有0°、90°、31°，点距100m，共计物理点290个。

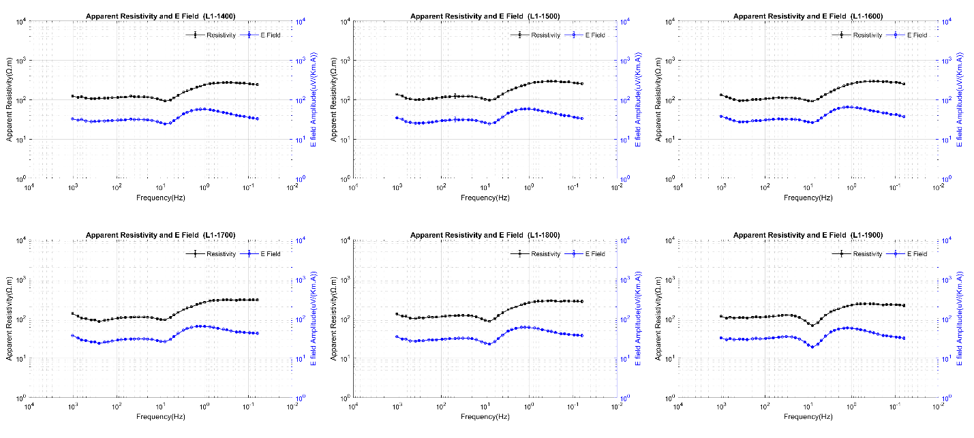

对完成的362个物理点进行质量评价，数据采集质量为Ⅰ级品的点为340个，优质品率为93.92%，Ⅱ级品点18个，占总坐标点数4.97%，Ⅲ级品点4个，占总坐标点数1.11%，合格率为100%，均优于设计的要求

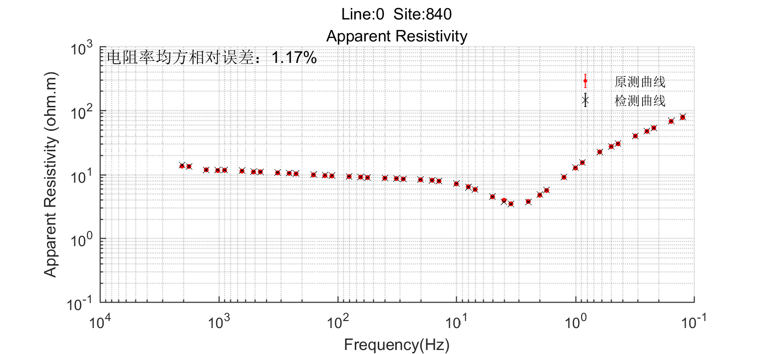

本次完成分布式电磁法实测物理点362个，质量检查点40个，检查率11.05%，最大相对均方误差4.7%，最小相对均方误差0.78%，所有质量检查点相对均方误差及数据,均符合规范和设计要求的≤5%。

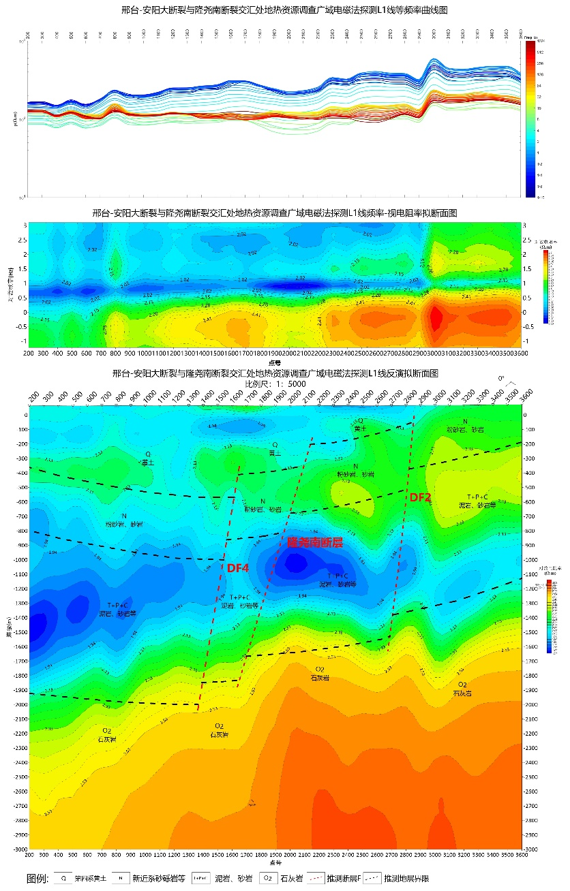

L1线综合成果解释图

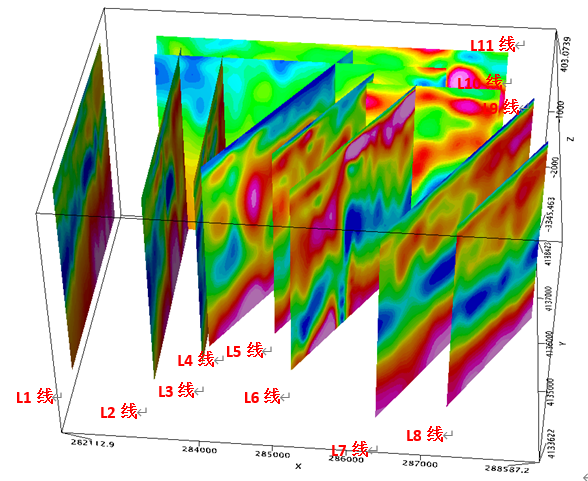

综合推断解释立面图

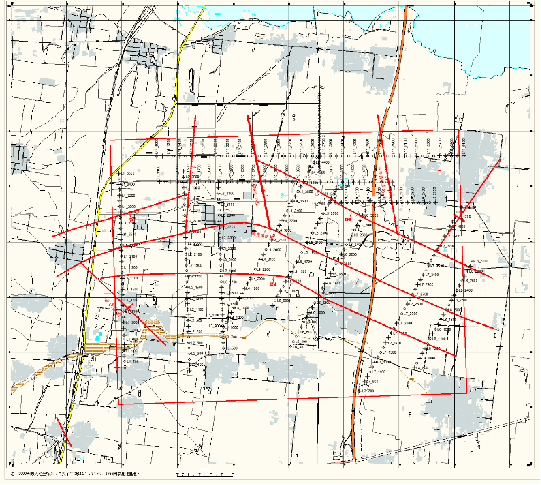

综合推断解释平面图
通过本次工作基本查明了区内地层分布情况和断裂构造的空间展布形态，推断了8条断裂构造带。认为工作区内断层较为发育，为热源、地下水的传导提供了重要通道，区内各地层的发育和展布主要受断层构造控制。另外，区内的泥岩层为热储层主要的隔热隔水层，具有较好的热储条件。推测区内找热重点有利区域为区中部相对低洼汇水且断层交汇处。
